产品概述

GL-A2型系列防冻剂（粉剂或液体）是冬季混凝土施工用的普通型外加剂，具有提 高混凝土早期强度，降低混凝土拌合水的结冰温度，提高混凝土抗冻性等性能，可防止 混凝土早期受冻，保证混凝土冬季施工质量，适用于冬季泵送混凝土。

GL-A2系列防冻剂有粉剂和液体型两种产品，具有早强、防冻、减水、塑化、提高 耐久性能等效果，对钢筋无锈蚀作用。

技术性能

掺 GL-A2型防冻剂的混凝土在-5、-10、-15 度 7 天抗压强度比分别大于 20%、12%、 10%，标养后到 28 天抗压强度比大于 95%。（参照标准 JC475-2004、GB18588-2001）

推荐掺量

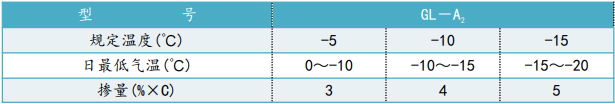

推荐掺量：3～5%·C（占胶凝材料总重）依据现场试验确定最佳掺量，参考下表。

掺量与温度

使用方法

1、GL-A2系列防冻剂粉剂型，不需加水溶解，可将干粉直接与混凝土拌合物集料进 行搅拌，适当延长混凝土搅拌时间 1-2 分钟。

2、GL-A2防冻剂适用于采用综合蓄热法施工的现浇和预制混凝土。

3、掺入 GL-A2防冻剂的混凝土应按 JC475-2004《混凝土防冻剂》标准试验，冬季 施工遵守 GB50204-2015《混凝土结构工程施工验收规范》与 GB50119-2013《混凝土外 加剂应用技术规范》的有关规定。

4、配制混凝土所用的原材料应符合 GB/T14685-2011 的规定。

5、使用 GL-A2 防冻剂拌制的混凝土须采取保湿、保温养护。

6、混凝土浇注时，应留有试块与结构同条件养护。

注意事项

1、气温低于-5℃时，可用热水拌合混凝土：水温高于 65℃时，热水应先与骨料拌 合，再加入水泥。

2、气温低于-10℃，骨料应采取加热措施。骨料冻结成块时须加热，加热温度不得 高于 65℃,应避免灼烧，用蒸汽直接加热骨料带入的水分，应从拌合水中扣除。

3、环境温度低于-15℃时，水应加热到 70℃～80℃，砂石不得含有冰块。

4、混凝土原材料加热应优先采用加热水的方法，当加热水仍不能满足要求时，再 对骨料进行加热。当水、骨料达到规定温度仍不能满足热工计算要求时，可提高水温到 100℃，但水泥不得与 80℃以上的水直接接触。

5、混凝土浇捣完毕后，立即覆盖保温材料（塑料布、岩棉等），防止失水。

包装存放

1、防冻剂粉剂型产品为袋装，每袋 50kg。存放时注意防潮，以防结块，若结块需 粉碎后使用，不影响使用效果。如存放时间较长使用时需进行检验，检验合格后方可使 用。

2、防冻剂液体采用罐装，如低温失水变稠，重新检测合格后方可使用。
